文档中心 > GR551x Datasheet/ Peripherals / I2C/ Electrical Specifications Copy URL

Electrical Specifications

表 127 Electrical Specifications
Symbol	Parameter	Standard Mode(SS)		Fast Mode (FS)		Fast-plus Mode (FM+)		High-speed Mode (HS)		Unit
Symbol	Parameter	Min.	Max.	Min.	Max.	Min.	Max.	Min.	Max.	Unit
f_SCL	SCL clock frequency	0	100	0	400	0	1000	0	2000	kHz
t_L_OW	SCL clock LOW time	4.7	-	1.3	-	0.5	-	0.16	-	μs
t_HIGH	SCL clock HIGH time	4.0	-	0.6	-	0.26	-	0.06	-	μs
t_RSDA	SDA rise time	-	1000	20	300	-	120	10	80	ns
t_FSDA	SDA fall time	-	300		300		120	10	80	ns
t_RSCL	SCL rise time	-	1000	20	300	-	120	10	40	ns
t_FSCL	SCL fall time	-	300		300		120	10	40	ns
t_{HD_STA}	START hold time	4.0	-	0.6	-	0.26	-	0.16	-	μs
t_{SU_DAT}	SDA setup time	250	-	100	-	50	-	10	-	ns
t_{HD_DAT}	SDA hold time	0	-	-	-	-	-	0	70	μs
t_{SU_STO}	STOP setup time	4.0	-	0.6	-	0.26	-	0.16	-	μs
t_BUF	BUS FREE time from STOP to START	4.7	-	1.3	-	0.5	-	-	-	μs

Note:

The bus load capacitance C_b = 100 pF.

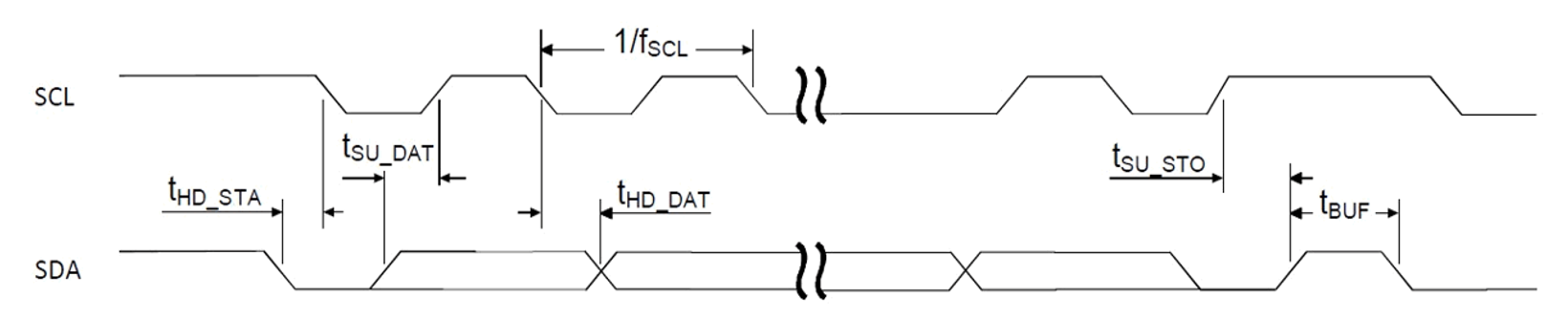

图 32 I2C timing diagram
