射频端口
GR551x提供单端射频输入输出（Radio Frequency Input/Output，RFIO）端口。连接RFIO端口与天线的射频传输线特性阻抗要求为50 Ω，但由于RFIO端口阻抗并非50 Ω，因此需使用一个匹配网络来匹配RF端口与50 Ω传输线之间的阻抗。

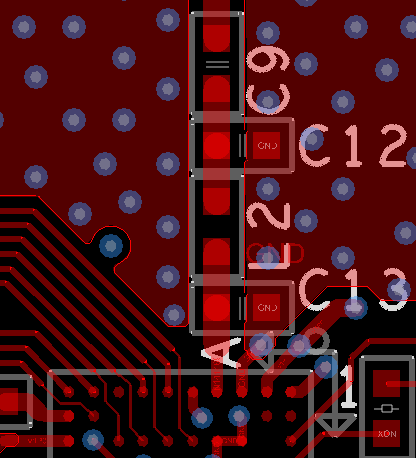

匹配网络的元器件必须尽可能地靠近RFIO引脚，将匹配网络的第一个元器件放置在离RFIO引脚不超过1 mm的位置。射频端口的PCB布局设计，请参考下图。
说明：
RF走线尽可能短而直，如结构限制需要转弯，则转角处要求倒圆弧禁止出现直角或小于90°夹角走线。RF线优选走表层，避免打过孔换层，禁止走线上存在stub，RF走线下方必须保证完整参考地平面。RF线宽尽量设计和匹配器件焊盘一致，从而避免由于元器件的焊盘宽度与走线宽度不一致而破坏50 Ω传输线特性阻抗的连续性。
以4层板设计为例，射频走线以L2地层作为参考平面的微带传输线，其相关尺寸参数为：
- 走线宽度：559 µm
- 走线与顶层的间距：178 µm
- 顶层与L2层的间距：432 µm
对于该传输线，其PCB采用FR-4材质，顶层走线的铜箔厚度为0.5盎司（在实际设计中，射频走线需要求板厂做单端50欧（+/–10%）阻抗控制）。
另外，沿传输线每隔1.25 mm放置一个接地过孔，并紧邻匹配元器件的接地焊盘。
在靠近天线馈电点位置布局一个PI型匹配网络，以便进行天线匹配。天线匹配网络的参数可根据实际使用的天线进行调整，并建议使用成熟的天线方案和天线厂商提供的推荐参数。
