GR5515I0ND/GR5515I0NDA外部Flash参考设计

GR5515I0ND/GR5515I0NDA使用外部QSPI Flash，最高支持64 MHz时钟频率。为避免其它信号的串扰，PCB布局时Flash尽量靠近IC以保证QSPI走线尽量短。QSPI走线需要做等长处理，等长误差要求小于±50 mil。

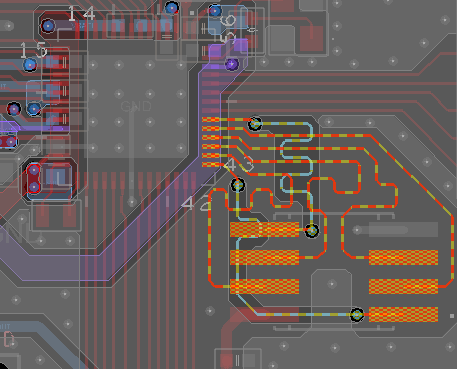

GR5515I0ND/GR5515I0NDA PCB布局参考设计如图 41所示。
