功耗模式

GR551x芯片支持三种功耗模式：工作模式、空闲模式、睡眠模式。

• 工作模式（Active Mode）

  此模式下CPU处于全速运行状态，典型的情况是：

  • MCU子系统（包括ARM处理器、SRAM和外设等）一直处于就绪或工作状态。
  • 蓝牙子系统（包括RF收发机、通信内核等）一直处于就绪或工作状态。
  • PMU子系统（包括DC/DC、LDO、RTC等）一直处于工作状态。
• 空闲模式（Idle Mode）

  此模式下通过ARM系列自带的WFI/WFE（Wait For Interrupt/Event）指令实现。当调用此指令时，PC指针停留在WFI/WFE指令处，当发生IRQ或者Event来唤醒CPU时，PC指针指向下一条指令并继续执行。系统会根据外设/蓝牙子系统/Timer的使用情况自动判断是否进入该状态。

• 睡眠模式（Sleep Mode）

  此模式下HFXO_32M时钟停止运行，MCU子系统（Retention SRAM除外）和蓝牙子系统均处于断电状态，系统只有Always-on（AON）模块的电源运行，以保证Retention SRAM中存储的数据不丢失，同时为具有唤醒功能的模块（如Bluetooth LE（BLE）Timer、Sleep Timer、Real Time Calendar、AON GPIO）供电。当系统没有任务处理时，可以进入Sleep Mode。

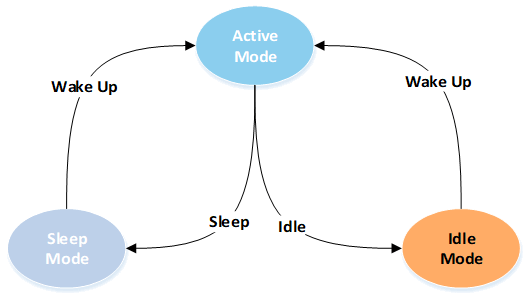

系统功耗模式切换过程如下图所示，系统会自动根据当前的状态进行切换。
