功耗模式
GR533x芯片支持以下四种功耗模式:
- Active:CPU处于全速运行状态。
- MCU子系统(包括ARM处理器、SRAM和外设等)一直处于就绪或工作状态。
- 蓝牙子系统(包括RF收发机、通信内核等)一直处于就绪或工作状态。
- PMU子系统(包括DC-DC、LDO、RTC等)一直处于工作状态。
- IDLE:CPU处于空闲状态,未运行任何程序。
- Sleep:HFXO_32M时钟停止运行,MCU子系统(Retention SRAM除外)与蓝牙子系统均处于断电状态,仅Always-on(AON)模块的电源开启,以保证Retention SRAM中存储的数据不丢失,同时为具有唤醒功能的模块(如Bluetooth LE Timer、Sleep Timer、Real Time Counter、AON GPIO)供电。
- Ultra Deep Sleep:一种特殊的Sleep模式。在该模式下,除Always-on(AON)模块的电源开启外,其他模块(包括Retention SRAM)的电源均关闭。通过AON GPIO或Sleep Timer唤醒后,程序将执行冷启动流程。

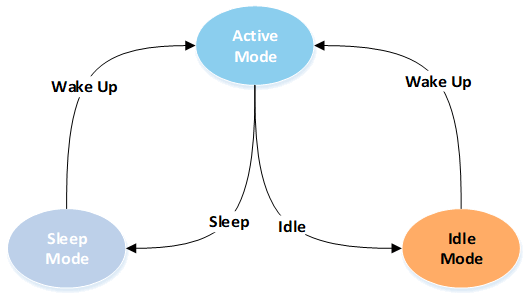

系统功耗模式切换过程如下图所示:
![](/zh/docimg/power_measure_bl_d/600/gr533x_power_consumption_measurement_v1.2/zh//images/power_mode_switching.png)
