功耗模式

GR5405芯片主要支持以下三种功耗模式：

• Active：CPU处于全速运行状态。
  • MCU子系统（包括ARM处理器、SRAM和外设等）一直处于就绪或工作状态。
  • 蓝牙子系统（包括RF收发机、通信内核等）一直处于就绪或工作状态。
  • PMU子系统（包括DC-DC、LDO、RTC等）一直处于工作状态。
• IDLE：CPU处于空闲状态，未运行任何程序。
• Sleep：HFXO_32M时钟停止运行，MCU子系统（Retention SRAM除外）与蓝牙子系统均处于断电状态，仅Always-on（AON）模块的电源开启，以保证Retention SRAM中存储的数据不丢失，同时为具有唤醒功能的模块（如Bluetooth LE Timer、Sleep Timer、Real Time Counter、AON GPIO）供电。

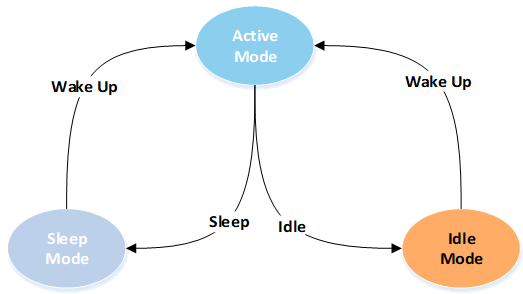

系统功耗模式切换过程如下图所示：
