非加密非加签固件升级

1. App bootloader工程配置
   对于非加密非加签固件升级的App bootloader工程配置项如下表所示：

   说明：

   • bootloader_config.h文件路径：SDK_Folder\projects\ble\dfu\app_bootloader\Src\config
   • custom_config.h文件路径：SDK_Folder\projects\ble\dfu\app_bootloader\Src\config

   表 9 App bootloader工程配置项（非加密非加签固件升级）

   文件名	宏	值
   bootloader_config.h	BOOTLOADER_DFU_BLE_ENABLE	1：打开蓝牙升级
   	BOOTLOADER_DFU_UART_ENABLE	0：关闭串口升级
   	BOOTLOADER_WDT_ENABLE	1：打开看门狗
   	BOOTLOADER_SIGN_ENABLE	0：关闭验签
   	BOOTLOADER_BOOT_PORT_ENABLE	0：使用GR5xx DFU方案
   	APP_FW_COMMENTS	"ble_app_temp"
   	DFU_FW_SAVE_ADDR	(FLASH_START_ADDR + 0x30000) 说明： 不同芯片FLASH_START_ADDR可能不同。
   custom_config.h	APP_LOG_ENABLE	1：打开Log输出
   	APP_CODE_LOAD_ADDR	(Flash_START_ADDR+0x40000) 说明： 不同芯片FLASH_START_ADDR可能不同。
   	APP_CODE_RUN_ADDR

2. ble_app_template_dfu工程配置
   说明：

   • custom_config.h文件路径：SDK_Folder\projects\ble\ble_peripheral\ble_app_template_dfu\Src\config
   • user_periph_setup.c文件路径：SDK_Folder\projects\ble\ble_peripheral\ble_app_template_dfu\Src\platform

   表 10 ble_app_template_dfu工程配置项（非加密非加签固件升级）

   文件名	宏	值
   custom_config.h	APP_CODE_LOAD_ADDR	0x01030000 说明： 不同芯片地址可能不同。
   	APP_CODE_RUN_ADDR
   user_periph_setup.c	DFU_FW_SAVE_ADDR	(FLASH_START_ADDR + 0x60000) 说明： Flash布局中Bank1区域的起始地址，不可与Bank0以及App bootloader区域重叠

编译App bootloader工程和ble_app_template_dfu工程，生成app_bootloader.bin固件和ble_app_template_dfu.bin固件，将固件导入至GProgrammer烧录，设置app_bootloader固件为启动固件，固件烧录如下图所示。

固件烧录完成后，串口输出的Log信息如下图所示。

进入SDK_Folder\projects\ble\ble_peripheral\ble_app_template_dfu目录，拷贝ble_app_template_dfu，重命名为ble_app_template_dfu_mine，然后在Keil中打开该工程。按照如下步骤创建用于升级的目标固件文件：

1. 命名目标固件。
   将 user_app.c（路径： SDK_Folder\projects\ble\ble_peripheral\ble_app_template_dfu_mine\Src\user）中的设备广播名修改为 Goodix_Tem_New，操作如下：

   1. 修改设备广播名。

      #define DEVICE_NAME "Goodix_Tem_New"

   2. 修改扫描应答所使用的名称。

      static const uint8_t s_adv_rsp_data_set[] =
      {
       // Complete Name
       0x0f,
       BLE_GAP_AD_TYPE_COMPLETE_NAME,
       'G', 'o', 'o', 'd', 'i', 'x', '_', 'T', 'e', 'm', '_', 'N', 'e', 'w',
       // Manufacturer specific adv data type
       0x05,
       BLE_GAP_AD_TYPE_MANU_SPECIFIC_DATA,
       // Goodix SIG Company Identifier: 0x04F7
       0xF7,
       0x04,
       // Goodix specific adv data
       0x02, 0x03,
      };

2. 修改Load Address和Run Address，以GR551x为例，修改APP_CODE_RUN_ADDR和APP_CODE_LOAD_ADDR为0x01030000，其他系列芯片请参考Flash布局或Flash布局填写，如下所示：

   表 11 修改Load Address和Run Address

   文件名	宏	值
   custom_config.h	APP_CODE_LOAD_ADDR	0x01030000
   	APP_CODE_RUN_ADDR

3. 生成bin文件。
   1. 重新编译工程，编译后在ble_app_template_dfu_mine\keil_5\Listings文件夹中生成ble_app_template_dfu.bin文件为最新固件。
   2. 由Keil生成的固件在固件尾部不存在固件信息，而在升级时，传输的固件需要包含固件信息。因此，在Keil生成bin文件后，还需将ble_app_template_dfu.bin文件导入GProgrammer。

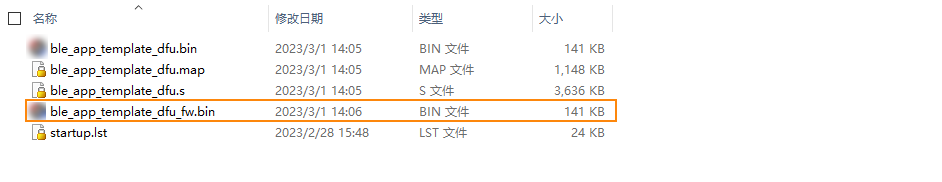

   3. 导入GProgrammer后，在ble_app_template_dfu_mine\keil_5\Listings路径下生成ble_app_template_dfu_fw.bin文件，如下图所示。



   4. 将生成的目标升级固件ble_app_template_dfu_fw.bin存入手机根目录下。

进入GRToolbox升级界面有两种方式：

• 通过点击页面上方的 进入
• 通过DFU应用进入
  说明：

  GRToolbox界面图片中的参数均以GR551x为例。

下面分别介绍上述两种方式。

• 通过点击页面上方的 进入

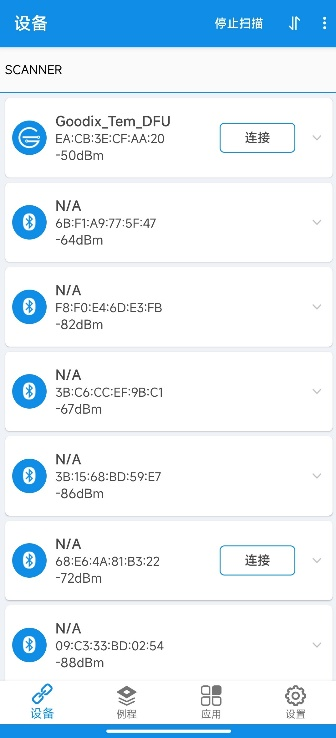

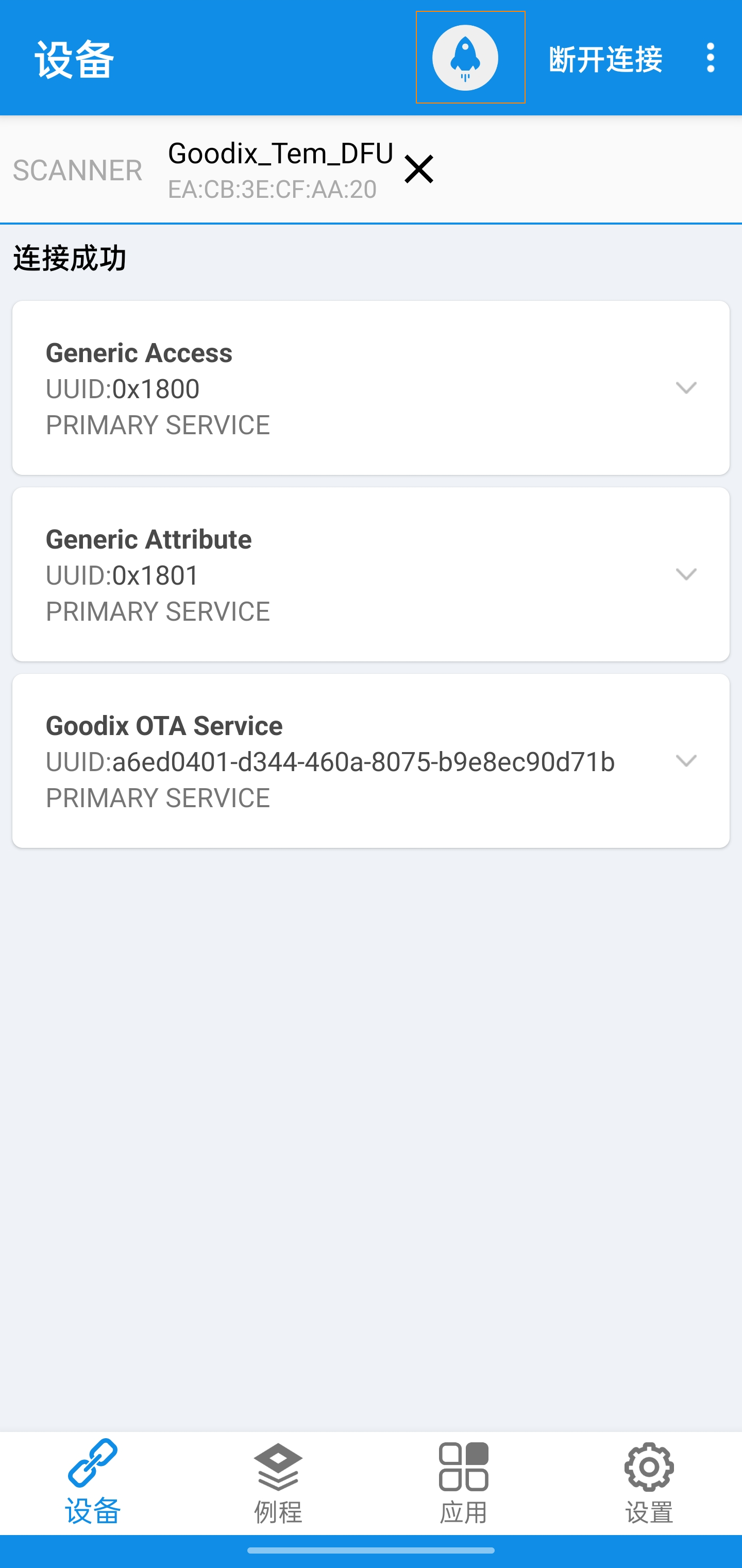

  1. 打开手机端GRToolbox APP，设备列表中选择Goodix_Tem_DFU并连接（如图 17）。

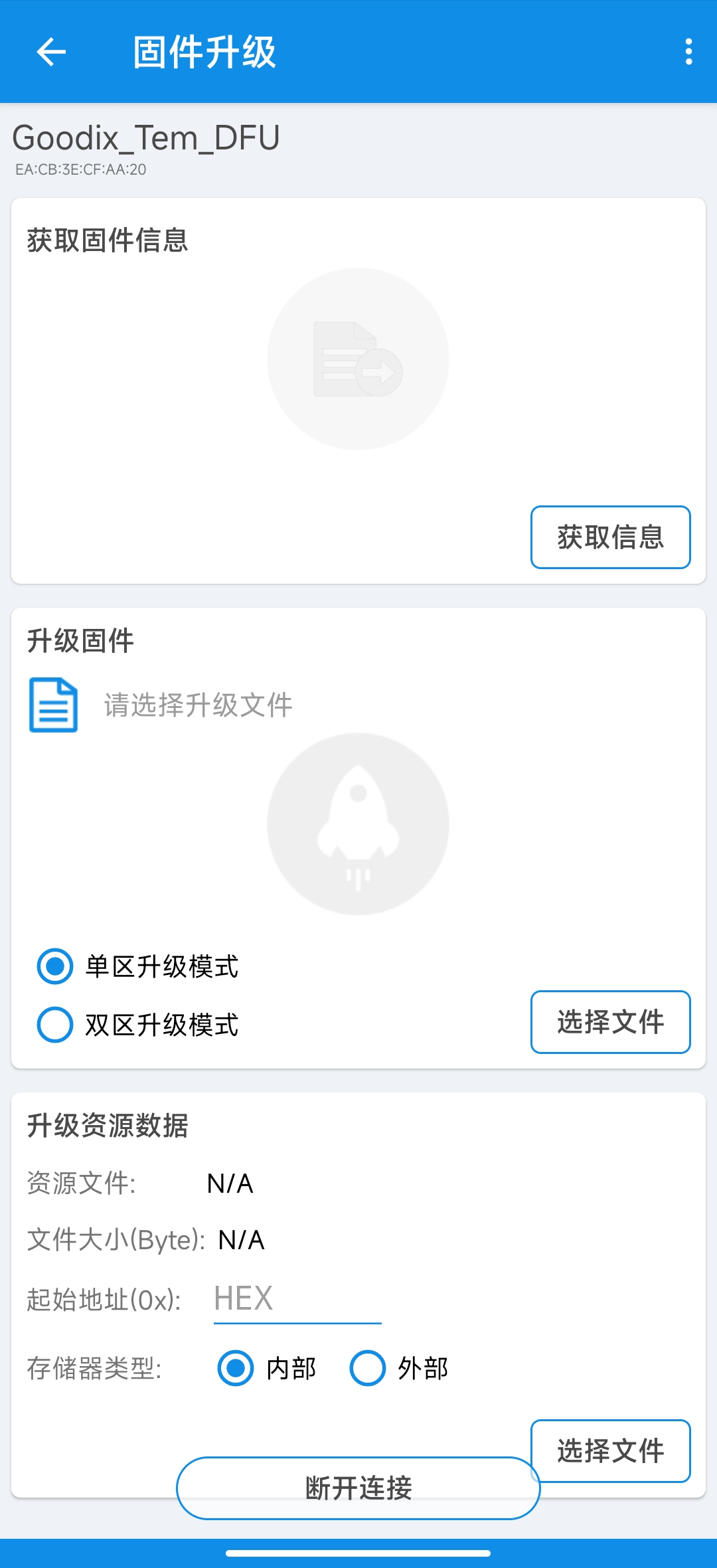

  2. 点击页面上方的 升级按钮（如图 18），此时会跳转进入DFU升级界面（如图 19）。
• 通过DFU应用进入

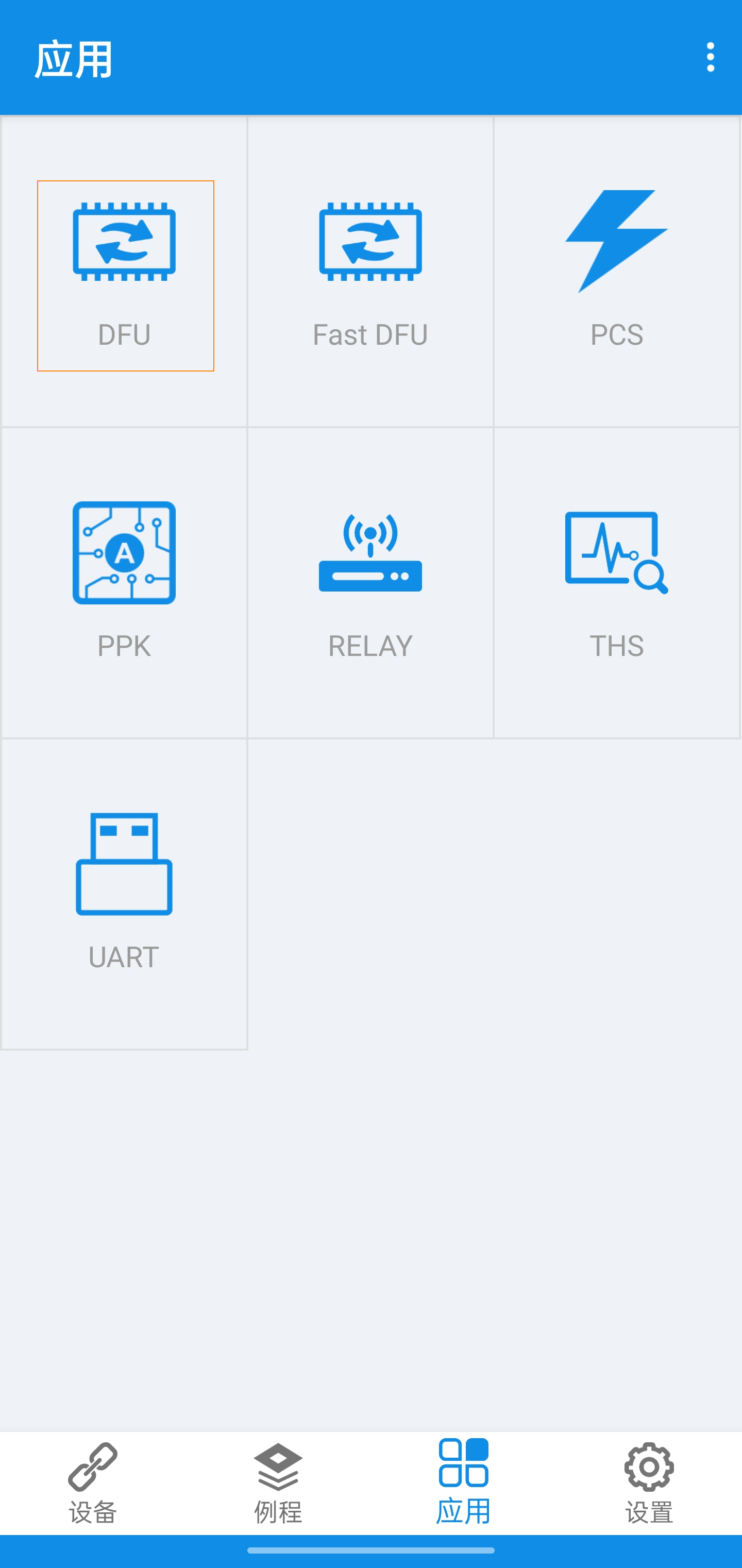

  1. 打开手机端GRToolbox，在界面下方选项卡中选择应用，然后点击DFU应用，如图 20所示。

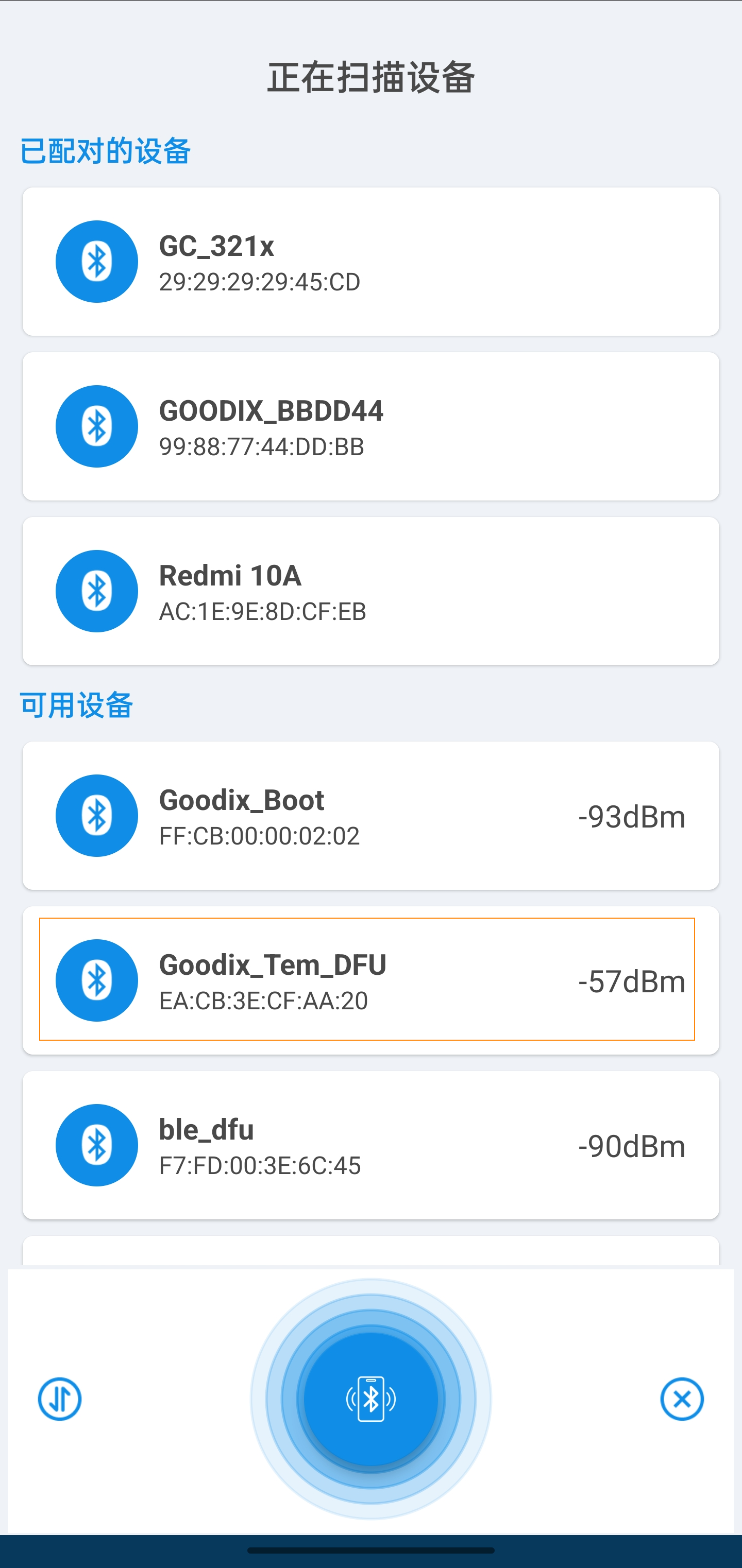

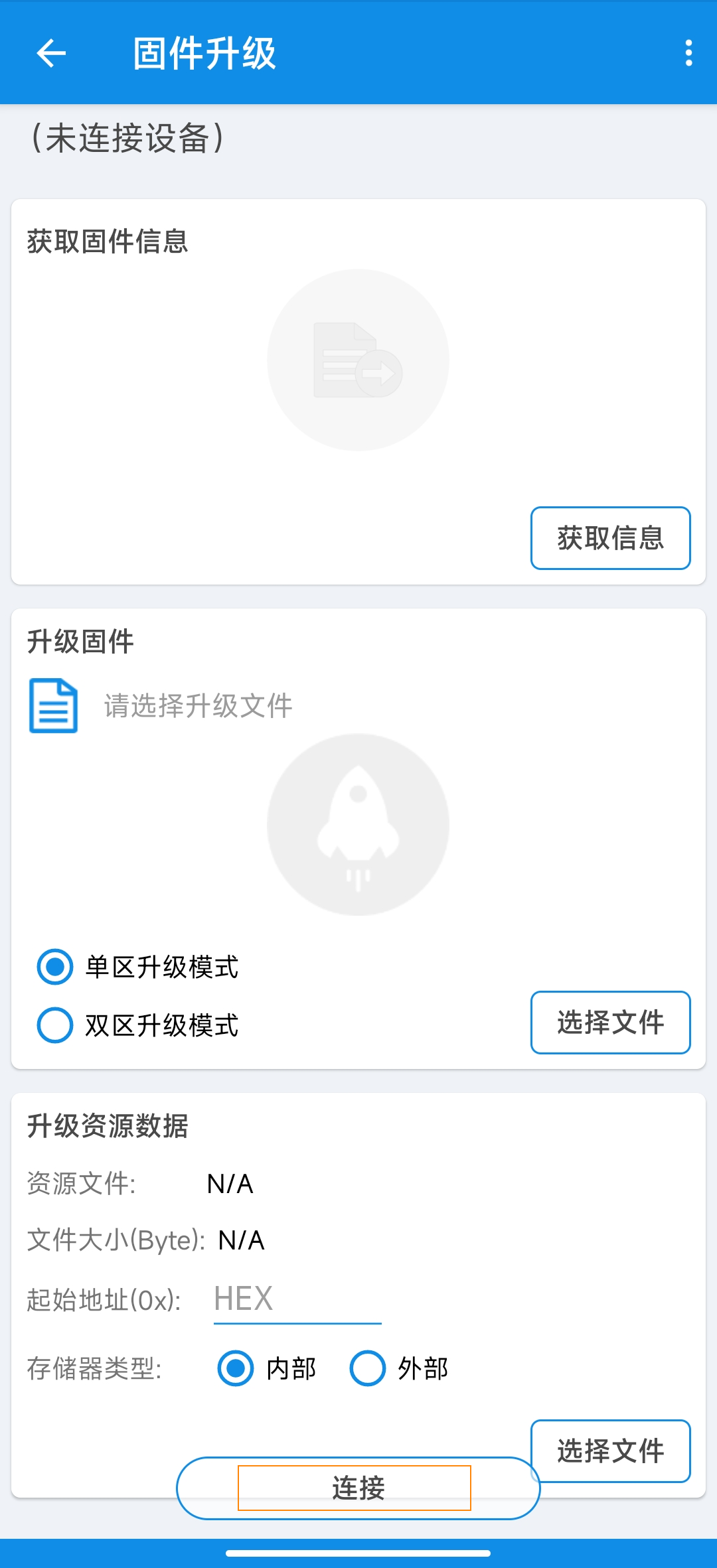

  2. 进入DFU升级界面（如图 21），此时显示未连接设备，点击界面下方连接按钮，进入连接设备界面，如图 22所示。

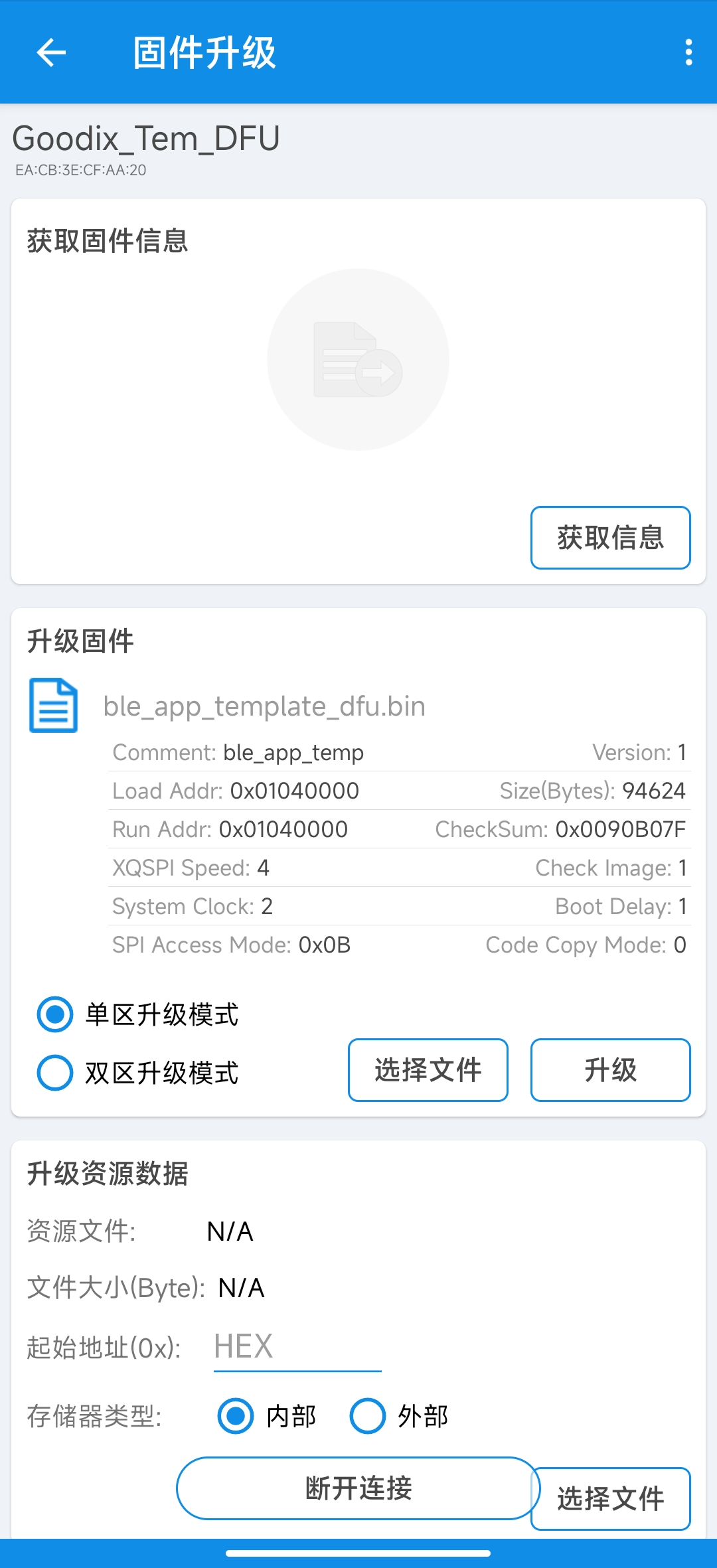

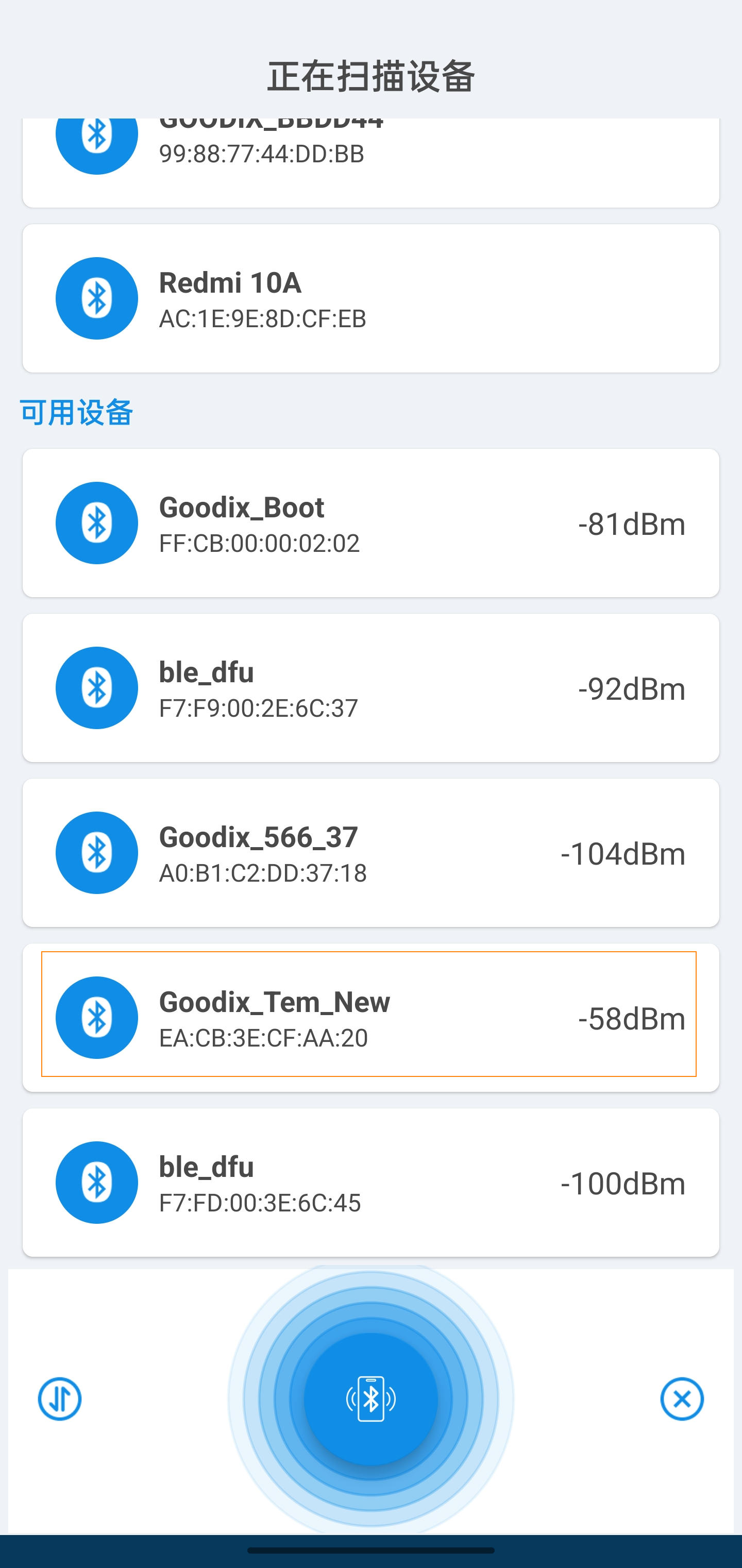

  3. 在设备列表中选择Goodix_Tem_DFU，进入升级模式，如图 23所示。

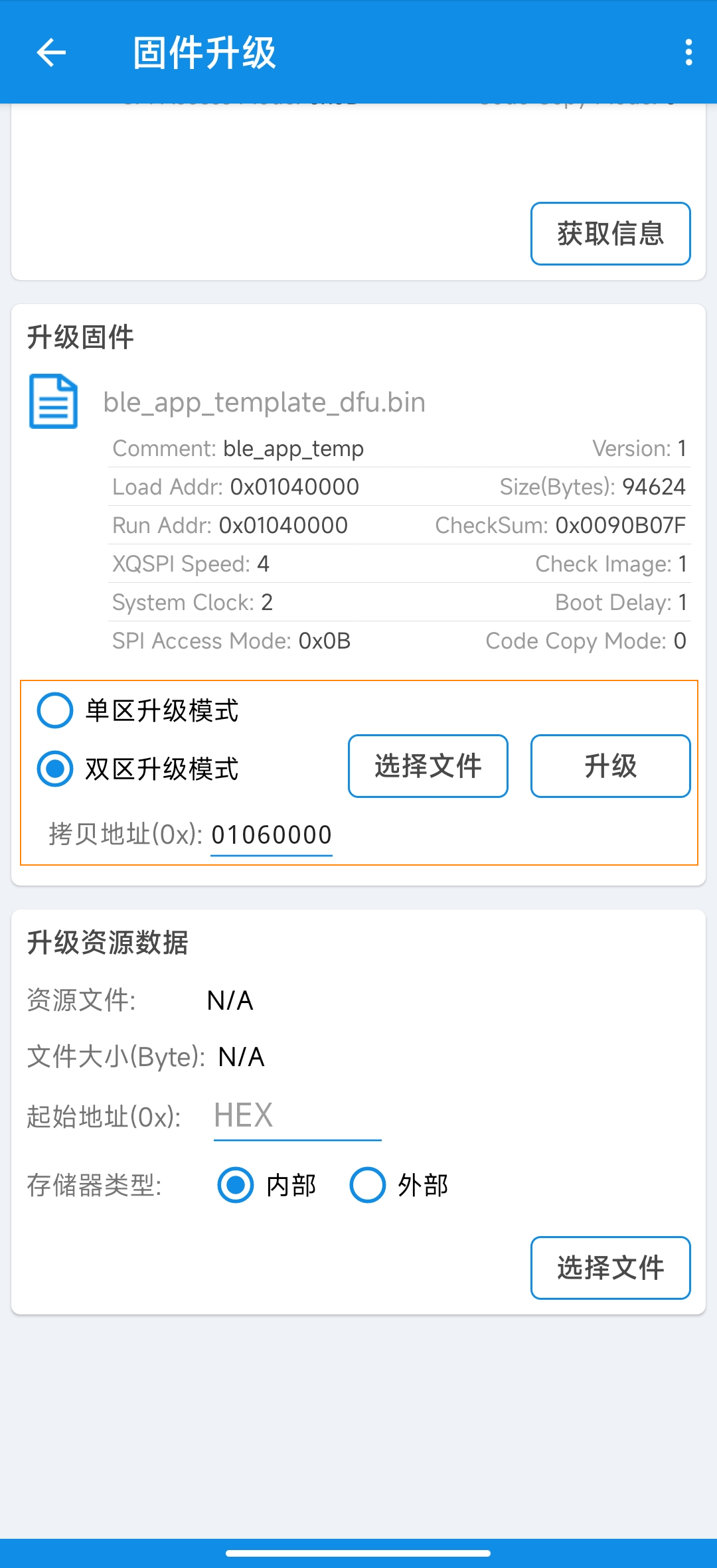

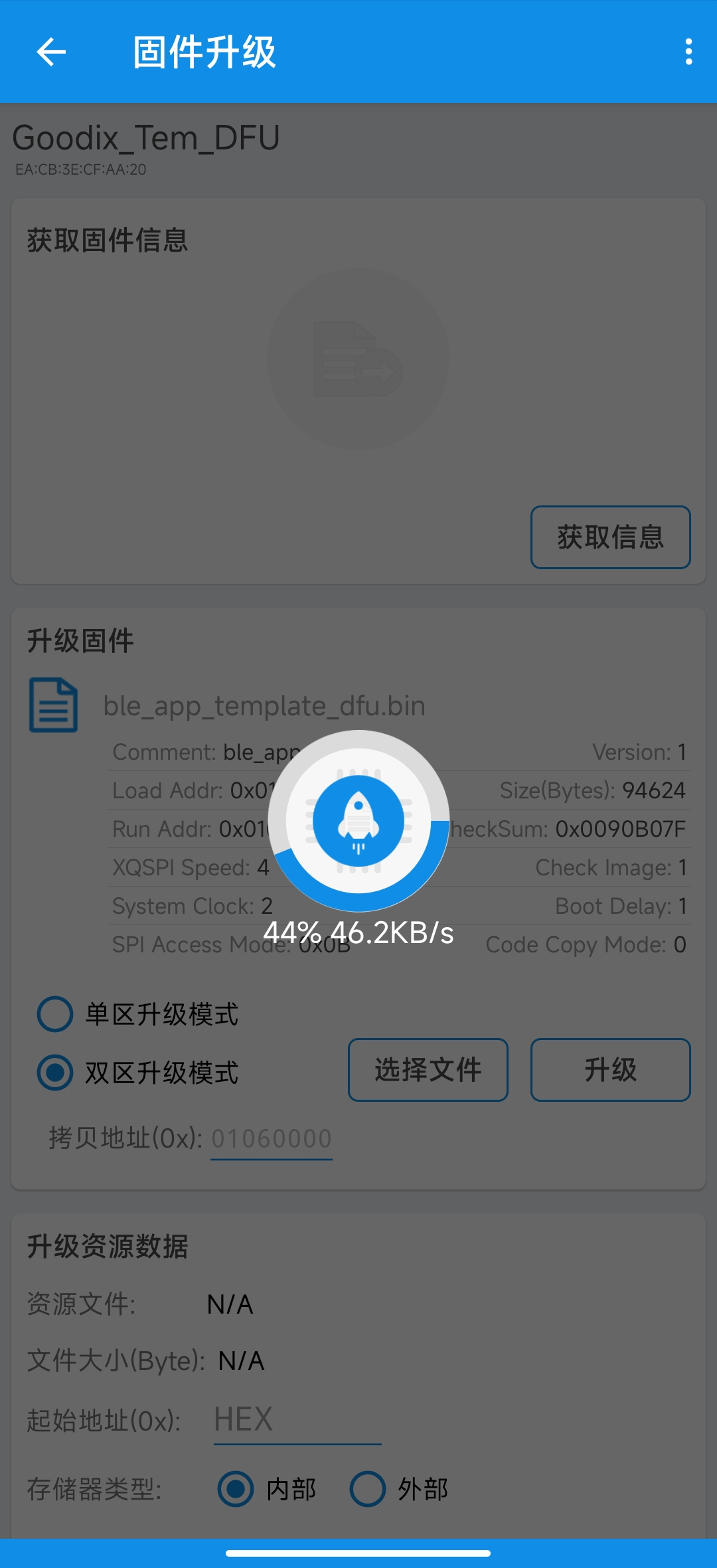

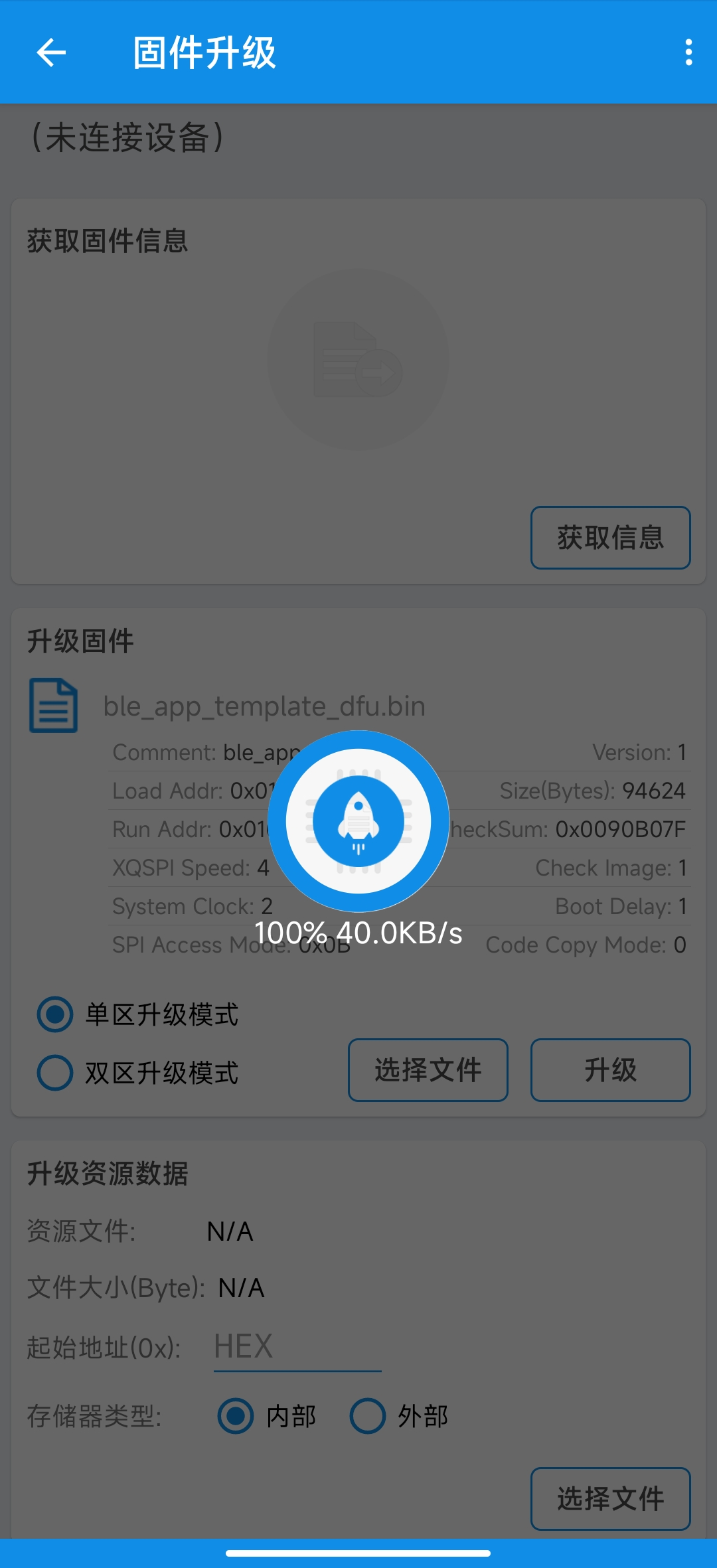

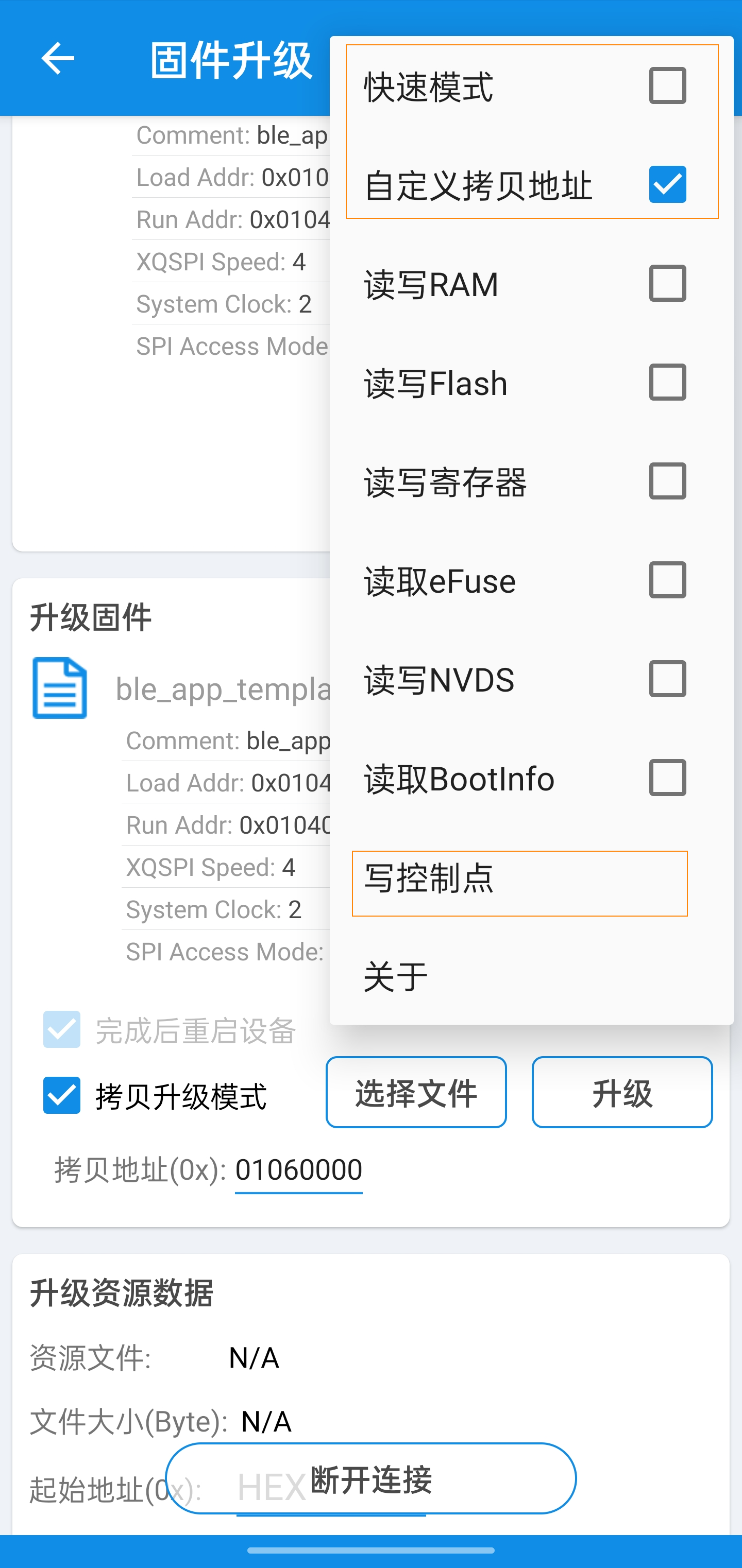

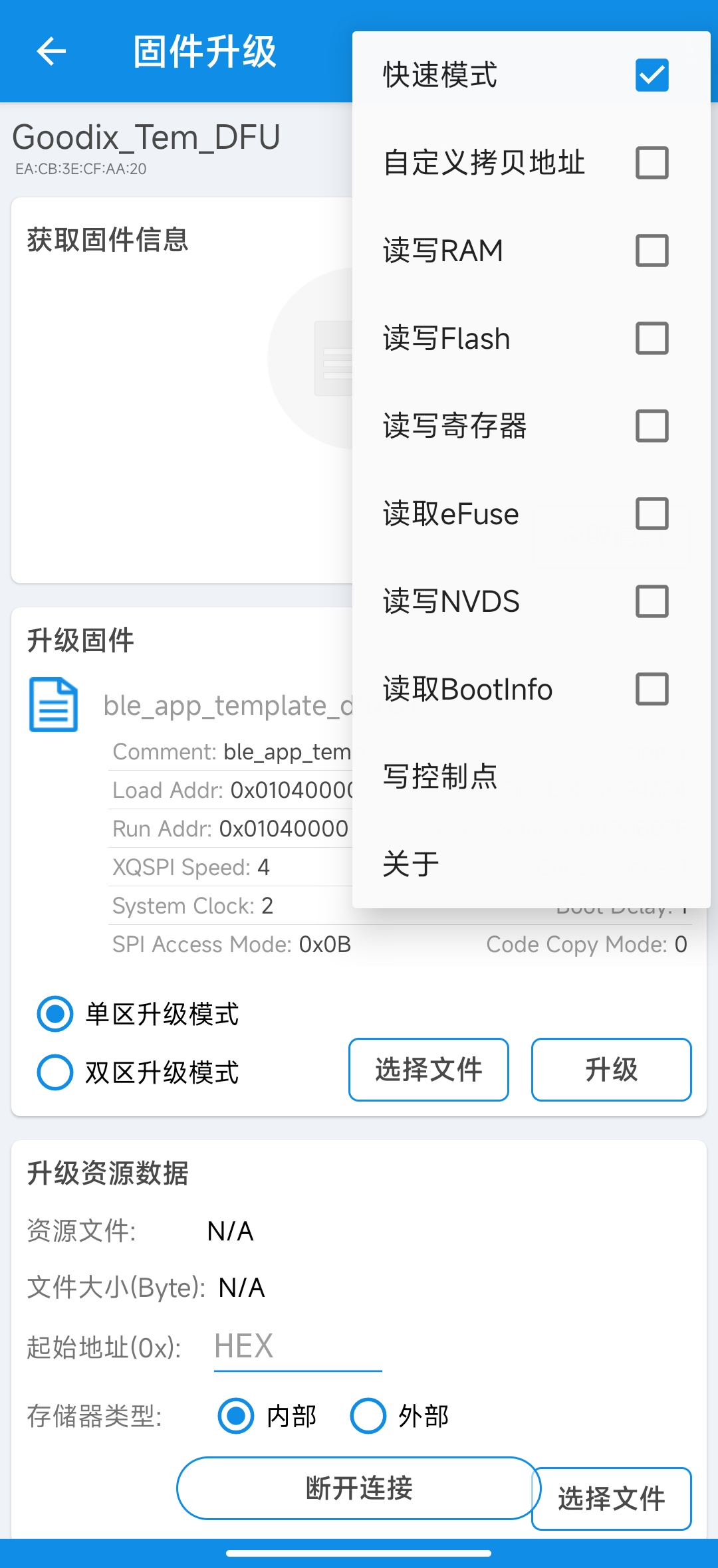

本节主要介绍后台双区升级模式及非后台单区升级模式的详细操作。
