射频
简介
GR551x收发器的功能框图如图 10所示。
其工作原理描述如下：
- 接收端
- 天线接收到射频信号后，按照低噪声放大器“（Low Noise Amplifier，LNA）→ 混频器（Mixer）→ 基带（Baseband，BB）放大器 → 模数转换器（Analog-to-Digital Converter，ADC）”的接收路径处理并输出数字信号。
- 数字信号被发送到数字前端进行解调。
- 数字前端提供自动增益控制（Automatic Gain Control，AGC）反馈信号，调整LNA和BB放大器的增益，以实现满足要求的最大信噪比（Signal-to-Noise Ratio，SNR）。
- 发射端
- 数字前端将数字信号传输给锁相环（Phase Locked Loop，PLL）进行调制。
- 调制后的载波通过功率放大器（Power Amplifier，PA）放大，放大系数可由数字增益配置。
- 调制后的信号通过低功率或高功率PA路径放大后发送到天线，然后天线将放大后的载波通过电磁波向外辐射。
说明：
射频频率和数字时钟是由XO产生的。
射频电路原理图

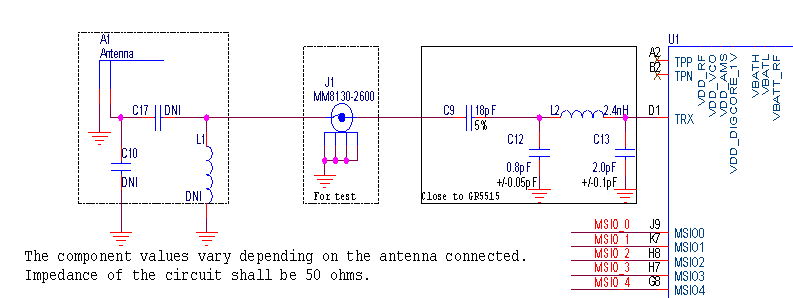

GR551x最小系统中射频模块的电路原理图如图 11：
在该电路中，左侧的PI型匹配网络（由电感L1、电容C10、C17组成）对天线进行匹配；C9是隔直电容；右侧的PI型匹配网络（由电感L2、电容C12、C13组成）对芯片内部的PA进行匹配，与芯片TRX引脚相连。
电路中使用的电容C12、C13、C9以及电感L2的器件选型，请参考如表 14所示。
| 符号 | 描述 | 值 | 封装尺寸 | 推荐器件（制造商、型号） |
|---|---|---|---|---|
| C9 | CAP CER NPO 18 pF ±5% pF 50 V | 18 pF | 0402 | Murata GRM1555C1H180JA01D |
| C12 | CAP CER NPO 0.8 pF ±0.05 pF 50 V | 0.8 pF | 0402 | Murata GRM1555C1HR80WA01D |
| C13 | CAP CER NPO 2.0 pF ±0.1 pF 50 V | 2.0 pF | 0402 | Murata GRM1555C1H2R0BA01D |
| L2 | Inductor, Wirewound, 2.4 nH±0.2 nH, 50 mOhm, Q = 20@250 MHz | 2.4 nH | 0402 | Murata LQW15AN2N4B00 |
